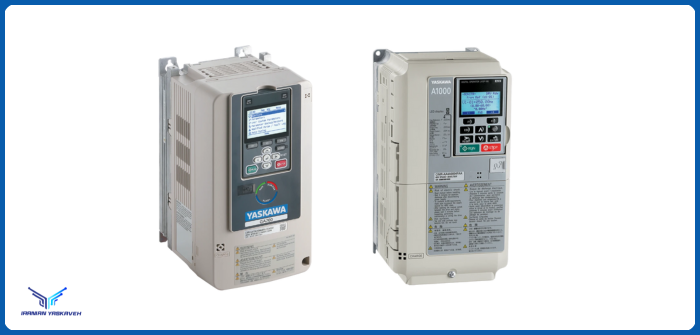

در این مقاله، فرآیند جایگزینی اینورتر A1000 یاسکاوا با GA700 را بررسی کرده و تفاوتهای کلیدی بین این دو مدل را از لحاظ سختافزار، نرمافزار، ابعاد و نصب، سیمبندی و پارامترهای کنترلی مقایسه میکنیم. هدف از این راهنما، کمک به کاربران برای اجرای فرآیند جایگزینی بدون مشکل و با کمترین تغییرات در سیستم است.
اینورترهای A1000 یاسکاوا سالها به عنوان یکی از پرکاربردترین اینورترهای کنترل موتور در صنایع مختلف استفاده شدهاند. با این حال، پیشرفت فناوری و نیاز به بهرهوری بالاتر، کاهش هزینههای عملیاتی و افزایش قابلیتهای ارتباطی باعث شد تا یاسکاوا سری جدید GA700 را به عنوان جایگزین معرفی کند.
۲. چرا اینورتر GA700 جایگزین اینورتر A1000 یاسکاوا شد؟
بهرهوری انرژی بالاتر: GA700 مصرف انرژی بهینهتری دارد و باعث کاهش هزینههای برق میشود.
ابعاد کوچکتر و وزن کمتر: اینورتر GA700 طراحی فشردهتری دارد که باعث سهولت در نصب میشود.
ارتباطات پیشرفته: از پروتکلهای صنعتی بیشتری مانند Ethernet/IP، Modbus TCP و Profinet پشتیبانی میکند.
مدیریت پیشرفته پارامترها: دارای قابلیت انتقال تنظیمات پارامترها از A1000 به GA700 است که فرآیند جایگزینی را سادهتر میکند.
نویز کمتر و قابلیت اطمینان بیشتر: طراحی بهینهشده برای کاهش تداخلات الکترومغناطیسی (EMI).
موتورهای سازگار بیشتر: پشتیبانی بهتر از موتورهای القایی (IM) و موتورهای سنکرون مغناطیس دائم (PM).
۳. بررسی تفاوتهای کلیدی بین اینورتر A1000 یاسکاوا و GA700
۱) مقایسه سختافزاری
ابعاد و طراحی:
GA700 در مقایسه با A1000 عمق بیشتری دارد اما در برخی مدلها ارتفاع و عرض آن کاهش یافته است. این تغییرات ممکن است در نصب و جایگزینی تأثیر داشته باشد و لازم باشد فضای کافی در نظر گرفته شود.
سازگاری تجهیزات جانبی:
کارتهای انکودر A1000 با GA700 سازگار هستند.
مقاومتهای ترمز A1000 ممکن است نیاز به تغییر در نحوه نصب داشته باشند.
برخی از کیپدهای دیجیتال A1000 با GA700 سازگار نیستند و باید تعویض شوند.
۲) مقایسه سیمبندی و ترمینالها
ترمینالهای قدرت و کنترل:
ترمینالهای اصلی ورودی و خروجی توان در GA700 و A1000 مشابه هستند اما شکل و محل قرارگیری برخی از آنها تغییر کرده است.
برخی از ترمینالهای کنترلی تغییر نام دادهاند و سطح سیگنال در برخی ورودیها و خروجیهای دیجیتال متفاوت است.
ترمینالهای سیگنال ورودی چندمنظوره (S1 تا S8) در GA700 نسبت به A1000 جریان پایینتری دارند.
برخی از سیگنالهای مانیتورینگ در GA700 دارای خروجی ولتاژ یا جریان متغیر هستند که باید هنگام تنظیمات پارامترها در نظر گرفته شود.
۳) مقایسه پارامترهای کنترلی
اینورتر GA700 دارای تنظیمات پیشرفتهتر و ساختار پارامترهای بهینهشدهای است که برخی از پارامترهای A1000 را تغییر داده یا جایگزین کرده است.
ابزار “Drive Wizard” یاسکاوا به کاربران کمک میکند که پارامترهای A1000 را به GA700 تبدیل کنند.
برخی از پارامترها در GA700 حذف شدهاند یا نام آنها تغییر کرده است که باید هنگام جایگزینی به آنها توجه کرد.
قابلیت جدید “Auto-Tuning” در GA700 بهبود یافته است و تنظیمات موتور را با دقت بیشتری انجام میدهد.
۴. چکلیست نصب جایگزینی اینورتر A1000 با GA700
بررسی فضای نصب: ابعاد و نحوه نصب را بررسی کنید.
مقایسه سیمبندی ترمینالها: اطمینان حاصل کنید که تغییرات در اتصالات در فرآیند جایگزینی اعمال شود.
بررسی سازگاری تجهیزات جانبی: کارتهای انکودر، کیپد دیجیتال، مقاومت ترمز و سایر قطعات جانبی بررسی شوند.
تنظیم پارامترهای کنترلی: پارامترهای A1000 را با GA700 تطبیق دهید و در صورت نیاز، تغییرات لازم را اعمال کنید.
بررسی عملکرد و تست نهایی: پس از نصب، عملکرد اینورتر و موتور را آزمایش کنید و در صورت وجود خطا، از ابزارهای مانیتورینگ GA700 استفاده کنید.
۲. مراحل نصب اینورتر GA700 بهجای A1000
۱) آمادهسازی محیط نصب
برق سیستم را بهطور کامل قطع کنید و مطمئن شوید که اینورتر A1000 هیچگونه ولتاژ باقیماندهای ندارد.
بررسی ابعاد GA700: اگر فضای نصب محدود است، از کیتهای نصب مخصوص GA700 برای همتراز کردن محل نصب استفاده کنید.
بررسی نیاز به تهویه مناسب: اینورتر GA700 به جریان هوای کافی برای خنکسازی نیاز دارد. فاصله مناسب از دیوارها و تجهیزات مجاور رعایت شود.
۲) سیمبندی و اتصالات
📌 اتصالات مدار قدرت (Main Circuit)
✅ GA700 مانند A1000 دارای ترمینالهای R/L1، S/L2، T/L3 برای ورودی برق و U/T1، V/T2، W/T3 برای خروجی موتور است.
✅ محل اتصال مقاومت ترمز (B1 و B2) در GA700 نسبت به A1000 تغییر کرده است. در برخی مدلها، ترمینال B2 استفاده نمیشود.
✅ در صورت استفاده از راکتور DC یا فیلتر EMI، سیمبندی آنها باید طبق دیاگرامهای GA700 تنظیم شود.
📌 اتصالات مدار کنترل (Control Circuit)
✅ برخی ترمینالهای کنترلی در GA700 تغییر کردهاند. برای اتصال صحیح سیمها، باید مقایسهای بین نقشههای A1000 و GA700 انجام شود.
✅ اگر از ورودی/خروجیهای دیجیتال استفاده میشود، باید سطح ولتاژ آنها بررسی شود، زیرا برخی از آنها در GA700 نسبت به A1000 تغییر کردهاند.
✅ ترمینالهای ایمنی (H1، H2 و HC) در GA700 ممکن است تنظیمات جدیدی نیاز داشته باشند.
📌 اتصالات ارتباطی (Communication Circuit)
✅ پروتکلهای ارتباطی مانند Modbus و Ethernet در GA700 بهینه شدهاند. اگر سیستم از ارتباطات سریال (RS-485) استفاده میکند، پیکربندی آن باید در GA700 مطابق تنظیمات جدید اعمال شود.
✅ اگر از کیپد دیجیتال خارجی استفاده میشود، GA700 به یک کیپد جدید نیاز دارد، زیرا کیپد A1000 با آن سازگار نیست.
۳. تنظیم پارامترهای GA700 برای جایگزینی A1000
✅ روش ۱: استفاده از نرمافزار Drive Wizard
نرمافزار Drive Wizard یاسکاوا قابلیت انتقال خودکار پارامترهای A1000 به GA700 را دارد. با استفاده از این نرمافزار میتوان تنظیمات را بهسرعت و بدون خطا انجام داد.
✅ روش ۲: تنظیم دستی پارامترها
اگر از نرمافزار استفاده نمیشود، تنظیمات پارامترها باید بهصورت دستی از A1000 خوانده و در GA700 اعمال شوند.
📌 مهمترین پارامترهایی که باید تنظیم شوند:
A1-02 → روش کنترلی: تنظیم روی 3 (کنترل برداری حلقه بسته – CLV) یا 7 (کنترل حلقه بسته موتور PM)
F1-01 → تعداد پالسهای انکودر
F1-21 → نوع سیگنال انکودر
L8-55 → فعال/غیرفعال کردن حفاظت از ترانزیستور ترمز داخلی (برای برخی مدلها)
📌 بررسی تفاوت پارامترها:
برخی پارامترها در GA700 حذف شده یا تغییر نام دادهاند.
پارامترهای مربوط به شتاب و کاهش سرعت موتور (C1-01 و C1-02) باید مطابق با مقدارهای A1000 تنظیم شوند.
در صورتی که از اینورتر برای کنترل چندین موتور استفاده میشود، تنظیمات آن در GA700 کمی متفاوت است و باید پارامترهای مرتبط بررسی شوند.
۴. تست عملکرد و راهاندازی اینورتر GA700
✅ بررسی اتصالات قبل از روشن کردن اینورتر
✔ اطمینان حاصل کنید که تمام ترمینالها بهدرستی متصل شدهاند و هیچ سیمی آزاد یا نادرست متصل نشده است.
✔ اتصال زمین (ارت) را بررسی کنید تا از نویزهای ناخواسته جلوگیری شود.
✅ مراحل تست اولیه
- اینورتر GA700 را روشن کنید و بررسی کنید که صفحهنمایش آن بدون خطا باشد.
- پارامترهای اولیه را چک کنید و در صورت نیاز، تنظیمات را مجدداً اصلاح کنید.
- موتور را بدون بار تست کنید و ببینید که آیا سرعت و جهت چرخش درست است یا خیر.
- اگر از انکودر استفاده میشود، مقدار نمایش دادهشده را در پارامتر U1-05 بررسی کنید. در صورت نمایش مقدار نادرست، پینهای A+ و B+ را جابجا کنید.
- موتور را زیر بار تست کنید و عملکرد سیستم را بررسی کنید.
۵. عیبیابی مشکلات رایج در فرآیند جایگزینی
🔻 خطای “PG Disconnect” (قطع شدن انکودر)
✔ بررسی کنید که سیمهای انکودر بهدرستی متصل شده باشند.
✔ ولتاژ تغذیه انکودر را بررسی کنید (۵V یا ۱۲V بسته به نوع کارت انکودر).
🔻 سرعت نمایش دادهشده اشتباه است
✔ پارامترهای F1-21 و F1-37 را دوباره بررسی کنید.
✔ کابل انکودر را از نظر قطعی یا نویز بررسی کنید.
🔻 نویز در سیگنال انکودر یا عملکرد نامناسب
✔ از سیمهای شیلددار و زوج به هم تابیده استفاده کنید.
✔ شیلد کابل را به ترمینال زمین (FE یا SD) متصل کنید.
🔻 خطای دمای بالا (Overheat Error)
✔ تهویه مناسب اینورتر را بررسی کنید و در صورت نیاز، فنهای خنککننده را اضافه کنید.
✔ مطمئن شوید که اینورتر در دمای مجاز (بین -10 تا 50 درجه سانتیگراد) کار میکند.
با اجرای صحیح این مراحل، اینورتر GA700 میتواند جایگزینی ایدهآل برای A1000 باشد و عملکرد بهتری را در سیستم شما ارائه دهد.
