استفاده از اینورتر (درایو) برای کنترل موتورهای الکتریکی هر سال بهصورت پیوسته در حال افزایش است. اینورترها این امکان را فراهم میکنند که موتورهای AC با سرعتهای مختلف کار کنند تا دقیقاً با نیازهای هر کاربرد صنعتی برای بهحرکت درآوردن بار (Load) هماهنگ شوند. بهطور کلی، هدف اصلی استفاده از اینورتر در دو دسته خلاصه میشود:
- کنترل فرآیند (Process Control)
- صرفهجویی در انرژی (Energy Saving)
در حوزهی کنترل فرآیند، سرعت موتور بهگونهای تنظیم میشود که با نیاز واقعی بار هماهنگ باشد؛ برای مثال در یک نوار نقاله (Conveyor)، سرعت موتور بر اساس نوع و شرایط مادهای که منتقل میشود تنظیم میگردد. نوار نقالهها در دستهی بارهای گشتاور ثابت (Constant Torque Loads) قرار میگیرند؛ یعنی مقدار گشتاور موردنیاز برای حرکت بار در کل محدوده سرعت تقریباً ثابت باقی میماند. استفاده از اینورتر در این کاربردها باعث بهینهسازی کنترل فرآیند میشود، اما الزاماً منجر به صرفهجویی قابلتوجه در مصرف انرژی نمیگردد.
نقش اینورتر در صرفهجویی انرژی پمپها و فنها
دلیل دوم استفاده از اینورتر یعنی کاهش مصرف انرژی، مربوط به بارهای گشتاور متغیر (Variable Torque Loads) است. این دسته شامل تجهیزاتی مانند فنها و پمپهای سانتریفیوژ میشود. در این کاربردها، گشتاور موردنیاز متناسب با سرعت تغییر میکند. بهطور دقیقتر، در فنها و پمپهای سانتریفیوژ، گشتاور موردنیاز متناسب با مجذور سرعت است.
مثال عملی:
اگر پمپی با سرعت 1800 دور در دقیقه (RPM) کار کند و با استفاده از اینورتر سرعت آن به 1350 RPM کاهش یابد، گشتاور موردنیاز برابر خواهد بود با:
یعنی تنها 56٪ گشتاور حالت اولیه لازم است.
در این حالت، با کاهش 25٪ سرعت، گشتاور موردنیاز تقریباً 50٪ کاهش پیدا میکند.
از طرف دیگر، توان مصرفی متناسب با مکعب سرعت تغییر میکند. بنابراین:
یعنی تنها 42٪ توان اولیه موردنیاز است.
به بیان ساده، کاهش 25٪ سرعت، تقریباً 60٪ کاهش توان مصرفی را بهدنبال دارد.
اگر این پمپ در حالت نامی 50 اسب بخار در 1800 RPM باشد، در سرعت 1350 RPM تنها به حدود 21 اسب بخار توان نیاز خواهد داشت. البته میزان واقعی صرفهجویی انرژی به طراحی سیستم و شرایط محیطی کاربرد نیز بستگی دارد.
اینورتر؛ راهکار هوشمند برای بهینهسازی مصرف انرژی در سیستمهای پمپاژ
این تحلیل نشان میدهد که در بارهای گشتاور متغیر مانند پمپها، با کاهش سرعت در شرایطی که به دبی کامل نیاز نیست، میتوان به صرفهجویی انرژی بسیار قابلتوجهی دست یافت. بنابراین در کاربردهای پمپاژ، اینورتر نهتنها مصرف انرژی را کاهش میدهد، بلکه کنترل فرآیند را نیز بهبود میبخشد.
در سادهترین نصب اینورتر، درایو به دو سیگنال اصلی نیاز دارد:
- فرمان راهاندازی (Run Command – Start/Stop)
- مرجع سرعت (Speed Reference) برای تعیین سرعت چرخش موتور
یکی از نکات کلیدی در سیستمهای پمپاژ این است که مشخص شود چه تجهیزی این فرمانها را تولید میکند. در بسیاری از پروژهها، PLC یا سیستمهای کنترلی خارجی این اطلاعات را به اینورتر ارسال میکنند. در چنین ساختارهایی، طراحی سیستم ساده است و گزینههای متنوعی برای پیادهسازی وجود دارد.
کنترل هوشمند پمپ با اینورترهای پیشرفته

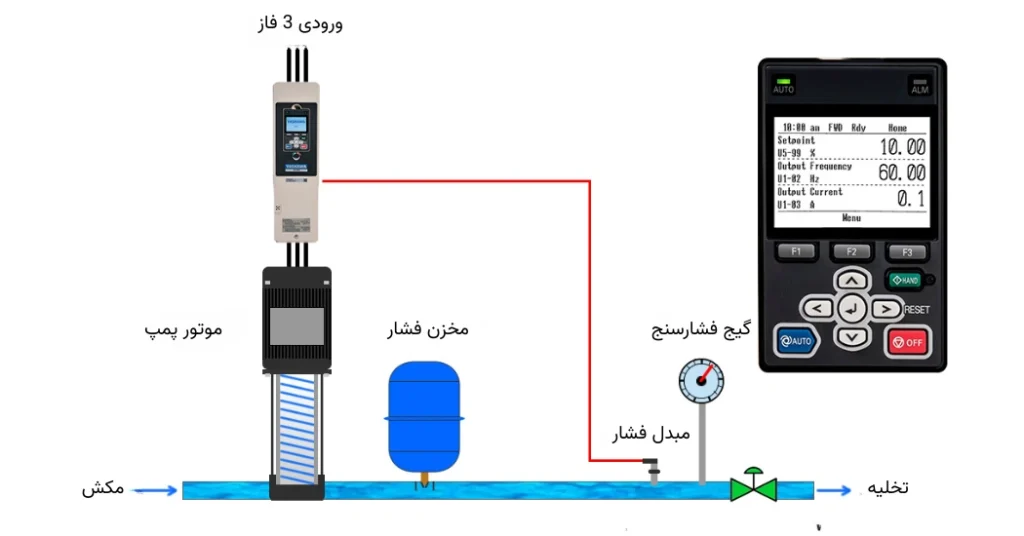

برخی از درایوهای پیشرفته دارای قابلیت کنترل هوشمند پمپ (Intelligent Pump Control) هستند. برخلاف اینورترهای معمولی، این درایوها مخصوص کاربردهای پمپاژ طراحی شدهاند و امکان اتصال مستقیم سنسورهایی مانند ترانسمیتر فشار (Pressure Transducer) را دارند. در این ساختار، فیدبک فشار مستقیماً به درایو ارسال میشود و اینورتر بدون نیاز به PLC خارجی، سرعت پمپ را بهصورت خودکار تنظیم میکند تا فشار روی مقدار تنظیمشده (Setpoint) ثابت بماند.
اگر مصرف آب افزایش یابد و فشار افت کند، درایو سرعت پمپ را افزایش میدهد؛
و زمانی که مصرف کاهش یابد و فشار به مقدار تنظیمی برسد یا از آن عبور کند، سرعت پمپ کاهش پیدا میکند.
این منطق کنترلی باعث کاهش مصرف انرژی، افزایش عمر تجهیزات، و پایداری عملکرد سیستم پمپاژ میشود.
قابلیتهای پیشرفته اینورتر در کاربردهای پمپاژ صنعتی
درایوهای فرکانس متغیر پیشرفته (Advanced VFDs) در سیستمهای پمپاژ، مجموعهای از پارامترها و تنظیمات تخصصی را ارائه میدهند که امکان تیونینگ دقیق درایو برای هر کاربرد خاص را فراهم میکند. این قابلیتها باعث افزایش ایمنی سیستم، کاهش مصرف انرژی، بهبود کنترل فرآیند و افزایش طول عمر تجهیزات میشوند. برخی از مهمترین ویژگیها عبارتاند از:
تشخیص خشککار کردن پمپ (Dry Well Detection)
اینورتر میتواند تشخیص دهد که پمپ پرایم خود را از دست داده و بدون آب در حال کار است.
در این حالت، درایو بهصورت خودکار پمپ را متوقف کرده و وضعیت خطا (Fault) اعلام میکند تا از آسیب مکانیکی و سوختن پمپ جلوگیری شود.
حالت خواب و تقویت قبل از خواب (Sleep / Sleep Boost)
زمانی که فشار سیستم به مقدار تنظیمشده (Setpoint) برسد، درایو بهتدریج سرعت پمپ را کاهش میدهد.
اگر در فشارهای پایین برای مدت مشخصی تقاضایی وجود نداشته باشد، اینورتر تشخیص میدهد که مصرف واقعی صفر یا بسیار کم است و وارد حالت Sleep میشود:
- در حالت Sleep، درایو خاموش است اما آماده راهاندازی سریع در صورت افت فشار میباشد.
- قابلیت Sleep Boost باعث میشود قبل از ورود به حالت خواب، مقدار کمی فشار اضافه به سیستم تزریق شود.
این ویژگی در سیستمهایی با نشتیهای کوچک (مثل نشتی فلاشتانک یا اتصالات) بسیار کاربردی است، زیرا از روشن و خاموش شدن مداوم پمپ جلوگیری میکند و باعث پایداری فشار + کاهش استهلاک تجهیزات میشود.
تشخیص قطع سیم سنسور (Wire Break Detection)
در صورت قطع شدن سیم ترانسمیتر فشار، این قابلیت از عملکرد خارج از کنترل (Runaway Operation) جلوگیری میکند و مانع افزایش غیرعادی سرعت پمپ میشود.
آلارم فشار ورودی پایین (Low Incoming Pressure Alarm)
در پمپهای بوستر (Booster Pumps)، این قابلیت افت فشار آب شهری یا منبع ورودی را تشخیص داده و به اپراتور هشدار میدهد.
این ویژگی برای حفاظت از پمپ و جلوگیری از کاویتاسیون بسیار حیاتی است.
تشخیص شکست لوله یا نرسیدن به ستپوینت
(Broken Pipe / Not Meeting Setpoint Detection)
درایو میتواند طوری تنظیم شود که اگر فشار به مقدار تنظیمشده نرسید:
- هشدار بدهد
- یا سیستم را وارد وضعیت خطا کند
این شرایط معمولاً ناشی از خرابیهای بحرانی مانند ترکیدگی لوله، نشتی شدید یا شکست مسیر انتقال است.

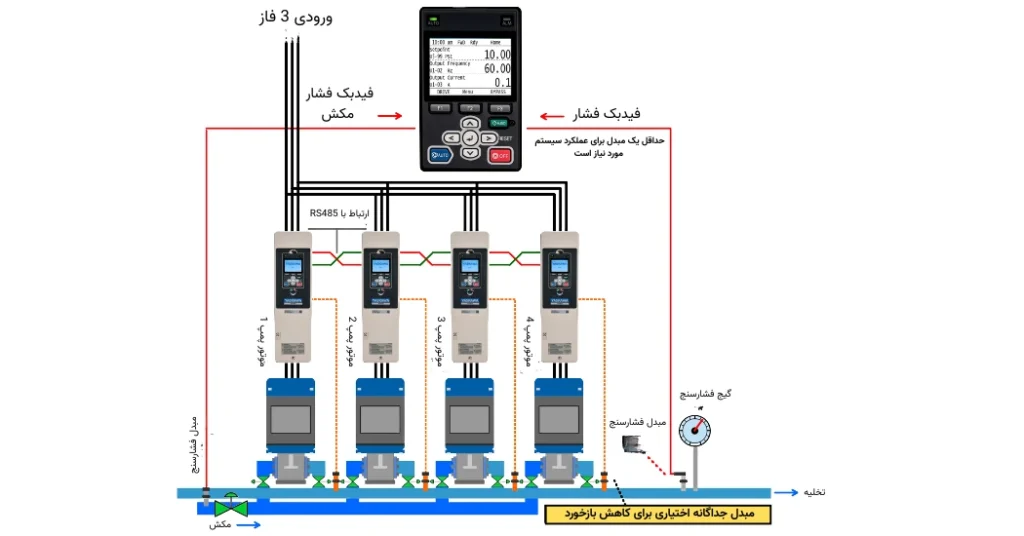

پشتیبانی از چند پمپ و چند درایو (Multi-Pump / Multi-Drive Support)
در سیستمهایی با دامنه وسیع تغییرات مصرف، استفاده از چند پمپ موازی بسیار کارآمد است.
در این ساختار:
- درایوها با یکدیگر ارتباط داخلی (Communication) دارند
- بهصورت هوشمند تصمیم میگیرند چند پمپ فعال باشد
- ظرفیت سیستم متناسب با دبی موردنیاز تنظیم میشود
نتیجه: حداکثر راندمان + حداقل مصرف انرژی + استهلاک کمتر
جمعبندی تخصصی
قابلیتهای پیشرفته اینورترهای مخصوص پمپاژ بسیار گستردهاند و موارد بالا تنها بخشی از توانمندیهای یک Intelligent Pump VFD محسوب میشوند.
در مقایسه با راهاندازی مستقیم موتور پمپ بهصورت Direct Online (DOL) با سرعت ثابت، استفاده از اینورتر مزایای کلیدی زیر را فراهم میکند:
صرفهجویی واقعی در مصرف انرژی
- کنترل کامل فرآیند (Full Process Control)
- افزایش طول عمر پمپ و موتور
- کاهش استهلاک مکانیکی
- پایداری فشار سیستم
- بهبود تجربه کاربری (User Experience)
با انتخاب صحیح و تنظیم مهندسیشده یک اینورتر مناسب برای سیستم پمپاژ، کاربران میتوانند هم هزینه انرژی را کاهش دهند و هم به یک سیستم هوشمند، پایدار و بهینه دست پیدا کنند.
