PLC یا Programmable Logic Controller یکی از مهمترین تجهیزات در سیستمهای اتوماسیون صنعتی است که وظیفه کنترل و اجرای منطق عملکرد ماشینآلات و خطوط تولید را بر عهده دارد. برند B&R یکی از شرکتهای شناختهشده در زمینه اتوماسیون صنعتی است که طیف گستردهای از کنترلرهای PLC و سیستمهای کنترل را برای کاربردهای مختلف ارائه میدهد.
PLCهای B&R تنها برای اجرای برنامههای منطقی ساده استفاده نمیشوند؛ بلکه در کنار قابلیتهای PLC، امکاناتی مانند Motion Control، کنترل سروو، ارتباطات صنعتی، کنترل فرآیند و مدیریت ورودی و خروجیها را نیز در اختیار کاربر قرار میدهند. به همین دلیل این کنترلرها در ماشینآلات پیشرفته و سیستمهای اتوماسیون با عملکرد بالا کاربرد زیادی دارند.
در این مقاله با ساختار PLCهای B&R، خانوادههای مختلف آنها، کاربردها و تفاوت مدلها آشنا میشویم.

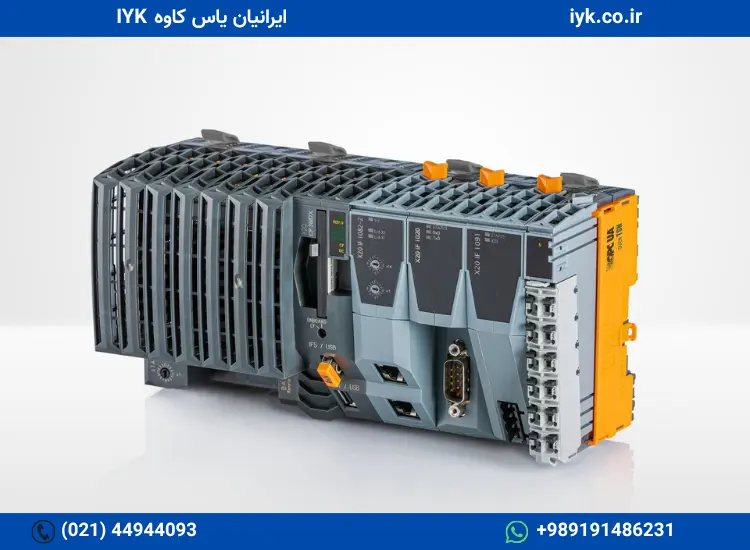

پی ال سی B&R چیست؟
PLCهای B&R کنترلرهای صنعتی هستند که برای دریافت اطلاعات از سنسورها، پردازش برنامه کنترلی و ارسال فرمان به تجهیزات خروجی استفاده میشوند. برای مثال، در یک دستگاه بستهبندی، PLC میتواند اطلاعات مربوط به سنسورها را دریافت کرده و بر اساس برنامه، فرمانهایی برای موتورها، شیرهای برقی، جکها، سروو موتورها و تجهیزات دیگر ارسال کند. یکی از ویژگیهای مهم معماری B&R این است که PLC ،Motion Control ،HMI و شبکههای صنعتی میتوانند در یک سیستم یکپارچه با یکدیگر کار کنند. این موضوع باعث میشود طراحی سیستمهای اتوماسیون پیچیده سادهتر و هماهنگتر شود.
خانوادههای PLC در B&R
B&R کنترلرهای خود را برای سطوح مختلف عملکرد و کاربرد طراحی کرده است. بنابراین هنگام انتخاب PLC باید علاوه بر تعداد I/O، عواملی مانند سرعت پردازش، حافظه، قابلیت Motion Control، نوع شبکه و پیچیدگی ماشین نیز در نظر گرفته شوند.
1. سری X20

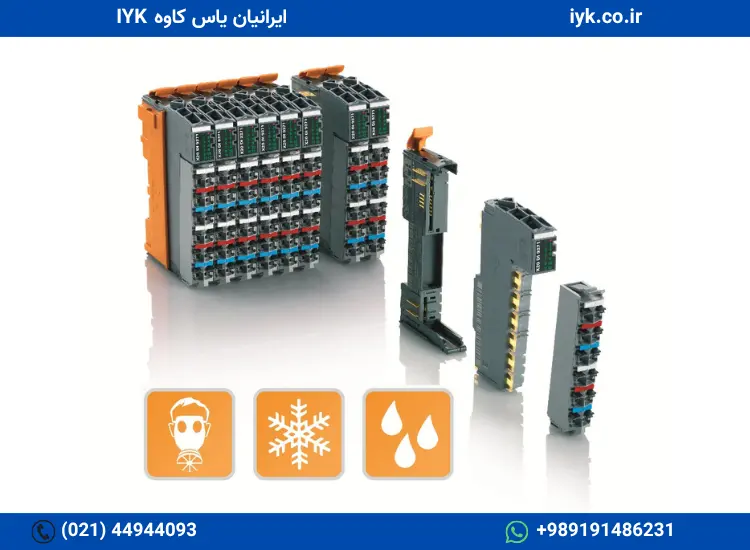

X20 یکی از شناختهشدهترین پلتفرمهای B&R در اتوماسیون صنعتی است. این سیستم بهصورت ماژولار طراحی شده و میتوان تجهیزات مختلف را در کنار کنترلر قرار داد. یکی از مزیتهای X20 انعطافپذیری بالای آن است. بسته به نیاز پروژه میتوان ماژولهایی برای موارد زیر انتخاب کرد:
- Digital Input
- Digital Output
- Analog Input
- Analog Output
- Temperature Measurement
- Communication
- Technology Functions
به همین دلیل X20 در بسیاری از ماشینآلات صنعتی مورد استفاده قرار میگیرد. نکته مهم این است که X20 صرفاً یک PLC نیست؛ بلکه یک پلتفرم کنترل و I/O ماژولار است و مدلهای مختلف CPU و ماژولهای جانبی در این خانواده وجود دارند.
2. سری X90
سری X90 بیشتر برای سیستمهای کنترل متحرک و ماشینآلات Mobile Automation طراحی شده است.
این کنترلرها برای شرایطی مانند:
- ماشینآلات کشاورزی
- ماشینآلات ساختمانی
- تجهیزات متحرک
- ماشینآلات صنعتی Mobile
مناسب هستند.
در چنین کاربردهایی، کنترلر باید در برابر شرایط محیطی سختتر مانند لرزش، تغییرات دما و شرایط کاری متغیر مقاومت مناسبی داشته باشد.
3. کنترلرهای Compact و سیستمهای PC-based
B&R علاوه بر PLCهای کلاسیک، سیستمهای کنترل مبتنی بر PC نیز ارائه میدهد. در این معماری، یک کامپیوتر صنعتی میتواند در کنار قابلیتهای کنترلر PLC، وظایفی مانند Visualization، پردازش داده و اجرای نرمافزارهای صنعتی را انجام دهد.
این ساختار برای ماشینآلاتی که به پردازش اطلاعات، رابط کاربری پیشرفته یا کنترلهای پیچیده نیاز دارند، بسیار کاربردی است.
تفاوت PLCهای B&R در چیست؟
یکی از اشتباهات رایج هنگام انتخاب PLC این است که تنها تعداد ورودی و خروجیها را ملاک قرار دهیم. در یک پروژه صنعتی، عوامل بسیار بیشتری باید بررسی شوند.
سرعت CPU
یکی از مهمترین تفاوتها بین کنترلرها، قدرت پردازشی CPU است. هرچه برنامه پیچیدهتر باشد و تعداد وظایف کنترلی افزایش پیدا کند، به CPU قدرتمندتری نیاز خواهیم داشت. برای مثال، یک ماشین ساده ممکن است تنها به کنترل چند سنسور و موتور نیاز داشته باشد؛ اما یک ماشین پیشرفته میتواند همزمان دارای:
- چندین محور Servo
- کنترل Motion
- شبکه صنعتی
- HMI
- پردازش سریع I/O
باشد. در چنین شرایطی انتخاب CPU مناسب اهمیت زیادی دارد.
تعداد و نوع I/O
PLC ممکن است بهصورت مستقیم دارای I/O باشد یا از ماژولهای I/O جداگانه استفاده کند. در معماری B&R میتوان با استفاده از سیستمهای ماژولار، تعداد زیادی ورودی و خروجی را متناسب با نیاز پروژه اضافه کرد. همچنین باید مشخص شود که پروژه به چه نوع I/O نیاز دارد:
Digital I/O، Analog I/O، Temperature، High-Speed Input یا ماژولهای تخصصی دیگر.

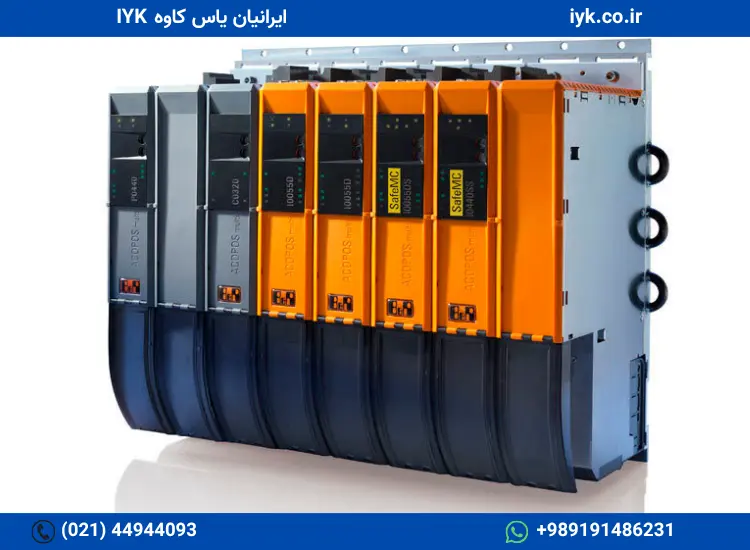

قابلیت Motion Control
یکی از نقاط قوت سیستمهای B&R، یکپارچه شدن PLC و Motion Control است. در ماشینهایی که دارای چندین Servo Motor هستند، PLC تنها وظیفه روشن و خاموش کردن موتورها را ندارد؛ بلکه باید مواردی مانند:
- Position Control
- Speed Control
- Synchronization
- Electronic Gear
- Cam
- Coordinated Motion
را نیز مدیریت کند. در این شرایط استفاده از یک پلتفرم یکپارچه میتواند طراحی سیستم را سادهتر کند.
Automation Studio چیست؟
برای برنامهنویسی و پیکربندی سیستمهای B&R از نرمافزار Automation Studio استفاده میشود. Automation Studio محیطی یکپارچه برای توسعه و پیکربندی سیستم اتوماسیون است و میتواند بخشهای مختلف یک ماشین را مدیریت کند. بسته به سیستم مورد استفاده، مهندس میتواند در این محیط با بخشهایی مانند:
- PLC Programming
- Motion Control
- Hardware Configuration
- Visualization
- Communication
- Diagnostics
کار کند. یکی از مزیتهای چنین محیط یکپارچهای این است که بخشهای مختلف سیستم اتوماسیون مجبور نیستند با نرمافزارهای کاملاً جداگانه مدیریت شوند.
ارتباط PLC B&R با سایر تجهیزات
PLCهای B&R میتوانند با تجهیزات مختلف صنعتی ارتباط برقرار کنند. یکی از فناوریهای مهم در اکوسیستم POWERLINK است. POWERLINK یک پروتکل اترنت صنعتی است که برای ارتباط سریع و Real-Time بین کنترلر و تجهیزات مختلف، بهخصوص در کاربردهای Motion Control، استفاده میشود. علاوه بر آن، بسته به مدل کنترلر و ماژولهای مورد استفاده، امکان ارتباط با شبکهها و پروتکلهای صنعتی دیگر نیز وجود دارد. بنابراین هنگام انتخاب PLC باید بررسی شود که تجهیزات موجود در پروژه از چه شبکهای استفاده میکنند.
کاربرد PLCهای B&R
PLCهای B&R در طیف وسیعی از ماشینآلات و صنایع استفاده میشوند، از جمله:
- ماشینآلات بستهبندی
- صنایع غذایی
- ماشینآلات چاپ
- ماشینآلات پلاستیک
- خطوط تولید
- سیستمهای انتقال مواد
- ماشینآلات CNC
- سیستمهای مونتاژ
- رباتیک
- ماشینآلات دارای چندین محور Servo
بهخصوص در ماشینهایی که Motion Control و Synchronization چند محور اهمیت زیادی دارد، استفاده از یک پلتفرم یکپارچه مانند B&R میتواند مزیت قابل توجهی داشته باشد.
چگونه PLC مناسب B&R را انتخاب کنیم؟
برای انتخاب PLC مناسب، بهتر است ابتدا نیازهای پروژه مشخص شوند. مهمترین پارامترها عبارتاند از:
- تعداد ورودی و خروجیها
- نوع I/O
- سرعت پردازش مورد نیاز
- حجم برنامه و حافظه مورد نیاز
- تعداد محورهای Motion
- نوع شبکه صنعتی
- شرایط محیطی
- نیاز به HMI و Visualization
- امکان توسعه سیستم در آینده
برای یک ماشین ساده، استفاده از یک کنترلر بسیار قدرتمند ممکن است از نظر اقتصادی منطقی نباشد. در مقابل، انتخاب CPU ضعیف برای یک ماشین پیچیده میتواند باعث محدودیت عملکرد سیستم شود.
جمعبندی
PLCهای B&R بخشی از یک اکوسیستم کامل اتوماسیون صنعتی هستند و تنها به کنترل منطقی ورودی و خروجیها محدود نمیشوند. معماری B&R امکان ترکیب PLC، I/O، Motion Control، Servo، HMI و شبکه صنعتی را در یک سیستم یکپارچه فراهم میکند.
خانواده X20 یکی از مهمترین پلتفرمهای B&R برای کنترل و I/O ماژولار است، در حالی که X90 برای کاربردهای Mobile Automation طراحی شده و سیستمهای PC-based نیز برای پروژههای پیچیدهتر مورد استفاده قرار میگیرند.
در نهایت، انتخاب PLC مناسب B&R باید بر اساس نیاز واقعی ماشین انجام شود؛ زیرا عواملی مانند قدرت CPU، تعداد I/O، قابلیت Motion، شبکه ارتباطی و قابلیت توسعه سیستم، همگی در انتخاب مدل مناسب تأثیر دارند.
