یکی از ملزومات سیستمهای کنترل موتور مقاومت ترمز اینورتر است اما همه سیستم ها کنترل موتور نیاز به آن دارند؟ این سوالی که خیلی از مشتری ها از ما می پرسند و امروز قراره به طور کامل توضیح بدیم که مقاومت ترمز اینورتر چیه، از کجا بدونیم که بهش نیاز داریم و چگونه یک مقاومت ترمز رو انتخاب کنیم؟
شباهت طراحی موتور با ژنراتور
موتورها و ژنراتورها با اینکه از نظر ساختاری شبیه همدیگرند اما از نظر عملکردی متفاوتند. ژنراتورها انرژی مکانیکی رو به انرژی الکتریکی تبدیل میکند ولی موتورها برعکس عمل میکنند اما نکته خاصی این وسط وجود داره؛ موتورها طبق قانون فارادی در اثر حرکت روتور(چرخانندهی موتور)، یک ولتاژ القایی در سیمپیچهای آن تولید میشود. این ولتاژ القایی در جهت مخالف ولتاژ اصلی موتور است که به آن نیروی ضد الکتروموتور یا CEMF میگوییم. هر چقدر CEMF در موتور بیشتر شود، سرعت موتور بالاتر میرود اما گشتاور به علت کمتر شدن جریان ورودی به موتور پایین تر میآید.
چطور نیروی ضدالکتروموتور ایجاد میشه؟
در زمان ترمز کردن موتور، سرعت کاهش پیدا میکنه (در موتورهای DC این کار با کاهش ولتاژ خروجی موتور انجام میشود) و وقتی که سرعت کاهش پیدا کرد انرژی جنبشی به انرژی الکتریکی تبدیل میشود (نیروی ضدالکتروموتور ایجاد میشه) که این انرژی الکتریکی تولید شده به اجزای سیستم کنترل یا سایر اجزا آسیب میزند.
چطور نیروی ضدالکتروموتور را کاهش دهیم؟
روش اول اینکه خود درایو می تواند مقداری از این انرژی را برای مدت زمان کمی جذب کند. این امر زمانی معمول است که بارهای تعمیرات اساسی وجود نداشته باشد و به کاهش سریع سرعت نیاز نباشد. اگر انرژی تولید شده برای درایو به تنهایی خیلی زیاد باشد، می توان یک مقاومت ترمز معرفی کرد. مقاومت ترمز با تبدیل آن به گرما در یک عنصر مقاومت، انرژی اضافی را از بین می برد.
در نهایت، اگر انرژی بازسازی شده از موتور پیوسته باشد، استفاده از واحد ریژن به جای مقاومت ترمز ممکن است مفید باشد. این همچنان از اینورتر در برابر آسیبهای سختافزاری و نقصهای مزاحم محافظت میکند و به کاربر این امکان را میدهد تا انرژی را بهجای اتلاف آن گرفته و مجدداً استفاده کند.
مقاومت ترمز: کاهنده نیروی ضدالکتروموتور
مقاومت ترمز به عنوان مصرف کننده انرژی الکتریکی اضافی(نیروی ضدالکتروموتور) را به گرما تبدیل میکند و از ایجاد آسیب به سیستم موتور جلوگیری میکند؛ مقاومت ترمز حتی این امکان رو به وجود میاره در بارهای سنگین بتوانیم ترمز سریع داشته باشیم.
مقاومت ترمز در اینورتر چه کاربردی داره؟
مقاومت ترمز برای کاهش سرعت موتور تا سرعت تعیین شده توسط اینورتر مورد استفاده قرار میگیرند و همچنین می توانند انرژی اضافی را به اینورتر برای تقویت ولتاژ در باس DC وارد کنند.
هنگامی که ولتاژ به اندازه مورد نیاز باشد، اینورتر آسیبی نمی بیند و سیستم می تواند به طور عادی کار کند. به عنوان مثال، برخی از مقاومت ها می توانند گرمای بیشتری تولید کنند و موتور را سریعتر از بقیه متوقف کنند. به همین دلیل است که انتخاب مقاومت ترمز مناسب بسیار مهم است.
معیار انتخاب مقاومت ترمز چیست؟ آیا حداقل و حداکثر مقدار مقاومت مشخصی وجود دارد؟
انتخاب مقاومت ترمز مناسب برای اینورتر بسیار مهمه، زیرا مقدار نامناسب میتواند باعث خطای اضافهولتاژ (Over Voltage)، کاهش راندمان یا حتی آسیب به اینورتر و موتور شود. در ادامه، مهمترین معیارهای انتخاب مقاومت ترمز را بررسی میکنیم.
مقدار مقاومت (R) بر حسب اهم (Ω) – حداقل و حداکثر مقدار
✅ مقدار مقاومت ترمز باید در بازهای مشخص باشد که توسط شرکت سازنده اینورتر تعیین میشود. این مقدار معمولاً در دفترچه راهنمای اینورتر درج شده است.
- حداقل مقدار مقاومت (R_min): اگر مقدار مقاومت کمتر از حداقل مقدار تعیینشده باشد، جریان زیادی از مقاومت عبور کرده و ممکن است اینورتر آسیب ببیند یا فیوز بسوزد.
- حداکثر مقدار مقاومت (R_max): اگر مقدار مقاومت بیشتر از حد مجاز باشد، اینورتر نمیتواند بهدرستی انرژی ترمز را تخلیه کند و ممکن است خطای اضافهولتاژ (OV) ایجاد شود.
🔹 مثال: اگر دفترچه راهنمای اینورتر مقدار مقاومت را بین ۵۰Ω تا ۱۰۰Ω مشخص کرده باشد، باید مقاومتی در همین بازه انتخاب کنید. اگر از ۴۰Ω استفاده کنید، جریان بیشازحد عبور میکند و ممکن است به اینورتر آسیب برسد. اگر از ۱۲۰Ω استفاده کنید، انرژی بهدرستی تخلیه نمیشود و خطای ولتاژ رخ میدهد.
توان نامی مقاومت (P) بر حسب وات (Watt)
✅ توان مقاومت ترمز باید متناسب با توان اینورتر و مقدار انرژی برگشتی باشد. اگر مقدار توان کمتر از حد نیاز باشد، مقاومت بیشازحد داغ شده و ممکن است بسوزد.
💡 فرمول تقریبی برای محاسبه توان مقاومت:
که در آن:
- P = توان نامی مقاومت (W)
- V = ولتاژ باس DC اینورتر (معمولاً ۳۰۰V برای 220V و ۵۶۰V برای 380V)
- R = مقدار مقاومت ترمز (Ω)
🔹 مثال: اگر ولتاژ باس DC اینورتر ۵۶۰V باشد و مقدار مقاومت ترمز ۵۰Ω انتخاب شود، توان مورد نیاز بهصورت زیر محاسبه میشود:
بنابراین باید یک مقاومت با توان حداقل ۶۳۰۰ وات یا بیشتر انتخاب شود.
نوع مقاومت ترمز
بسته به کاربرد، از انواع مختلف مقاومتهای ترمز استفاده میشود:
- مقاومت سیمپیچی شده (Wire Wound Resistor): مناسب برای توانهای پایین و متوسط
- مقاومت آلومینیومی یا فلزی (Aluminum Housed Resistor): مقاوم در برابر حرارت، مناسب برای کاربردهای صنعتی
- مقاومت شبکهای (Grid Resistor): برای بارهای سنگین و صنعتی، با توانهای بالا
✅ اگر سیستم تهویه کافی ندارید، مقاومت با بدنه آلومینیومی و هیتسینک استفاده کنید تا حرارت را بهتر دفع کند.
تطابق با نوع اینورتر و توان موتور
✅ مقدار مقاومت باید متناسب با توان اینورتر و موتور انتخاب شود.
🔹 جدول پیشنهادی برای مقدار مقاومت بر اساس توان اینورتر:
| توان اینورتر (KW) | حداقل مقدار مقاومت (Ω) | توان مورد نیاز (W) |
|---|---|---|
| 0.75 – 1.5 | 100Ω – 150Ω | 500W – 1000W |
| 2.2 – 3.7 | 50Ω – 100Ω | 1000W – 2000W |
| 5.5 – 7.5 | 30Ω – 50Ω | 2000W – 4000W |
| 11 – 15 | 20Ω – 30Ω | 4000W – 8000W |
📌 نکته: مقدار دقیق همیشه باید از دفترچه راهنمای اینورتر بررسی شود.
شرایط نصب و تهویه حرارتی
✅ مقاومت ترمز هنگام کار گرمای زیادی تولید میکند، بنابراین باید آن را در محلی با تهویه مناسب و روی سطوح مقاوم در برابر حرارت نصب کنید.
✅ اگر محیط گرم است یا مقاومت بهشدت کار میکند، از فنهای خنککننده یا هیتسینک اضافی استفاده کنید.
نحوه نصب مقاومت ترمز اینورتر
مقاومت ترمز هنگام کار، گرمای زیادی تولید میکند، بنابراین باید در محلی با تهویه مناسب نصب شود.
بهتر است از براکتهای مخصوص یا محفظههای خنککننده برای جلوگیری از انتقال حرارت به سایر قطعات استفاده کنید.
در محیطهای صنعتی، مقاومت را روی یک سطح فلزی نصب کنید تا گرما بهتر دفع شود.
نحوه سیمکشی مقاومت ترمز به اینورتر
الف) بررسی ترمینالهای اینورتر
در بیشتر اینورترها، ترمینالهای مخصوص مقاومت ترمز با نامهای (+P, -PB یا BR) مشخص شدهاند. ابتدا این ترمینالها را در دفترچه راهنمای اینورتر بررسی کنید.
ب) اتصال سیمها
- سیم مثبت (+) مقاومت را به ترمینال P اینورتر متصل کنید.
- سیم منفی (-) مقاومت را به ترمینال BR یا PB متصل کنید.
- حتماً از سیمهای مقاوم در برابر حرارت و جریان بالا استفاده کنید.
- بررسی کنید که اتصالات محکم و بدون شلشدگی باشند.
🚨 نکته ایمنی: هنگام کار با برق، حتماً اینورتر را خاموش کنید و از ولتاژ باقیمانده در خازنها مطمئن شوید.
تست و بررسی عملکرد مقاومت ترمز
تست و بررسی عملکرد مقاومت ترمزپس از نصب، مراحل زیر را انجام دهید:
✅ بررسی خطاهای اینورتر: اگر اینورتر خطای Over Voltage (افزایش ولتاژ) را نمایش نمیدهد، یعنی مقاومت بهدرستی نصب شده است.
✅ کنترل دمای مقاومت: اگر مقاومت بیش از حد داغ میشود، ممکن است مقدار وات آن کمتر از مقدار لازم باشد.
✅ تست کاهش سرعت موتور: اگر موتور هنگام کاهش سرعت بهخوبی ترمز میکند، یعنی سیستم عملکرد درستی دارد.
نکات مهم در نگهداری مقاومت ترمز
از نصب مقاومت در فضای بسته بدون تهویه خودداری کنید.
هرچند وقت یکبار، اتصالات الکتریکی و سلامت مقاومت را بررسی کنید.
در صورت تغییر در بار موتور، مقدار مقاومت و توان آن را مجدداً ارزیابی کنید.
ساختار مقاومت ترمز اینورتر و نحوه عملکرد آن
مقاومت ترمز اینورتر (Brake Resistor) یکی از اجزای مهم در سیستم کنترل موتورهای الکتریکی است که در هنگام کاهش سرعت یا توقف، انرژی اضافی تولیدشده توسط موتور را جذب کرده و به گرما تبدیل میکند. این فرآیند مانع از افزایش بیشازحد ولتاژ در باس DC اینورتر شده و باعث عملکرد بهتر ترمز موتور و افزایش طول عمر اینورتر میشود.
ساختار کلی مقاومت ترمز اینورتر
مقاومت ترمز از اجزای مختلفی تشکیل شده است که بسته به نوع طراحی و توان، ممکن است ساختار آن متفاوت باشد. اما بهطورکلی، از یک عنصر مقاومتی، پوشش محافظ، اتصالات الکتریکی و سیستم دفع حرارت تشکیل شده است.
عنصر مقاومتی (Resistive Element)
✔️ ماده اصلی مقاومت ترمز معمولاً از آلیاژهایی مانند نیکل-کروم (NiCr)، آهن-کروم-آلومینیوم (FeCrAl) یا استیل ضدزنگ ساخته میشود که دارای مقاومت بالا در برابر جریان الکتریکی و دمای زیاد هستند.
✔️ این عنصر مقاومتی در هنگام کار انرژی الکتریکی اضافی را به گرما تبدیل میکند و از ایجاد ولتاژ اضافی در اینورتر جلوگیری میکند.
پوشش و بدنه محافظ (Housing & Enclosure)
✔️ بدنهی مقاومت ترمز معمولاً از آلومینیوم، استیل ضدزنگ یا سرامیک ساخته میشود تا در برابر دمای بالا و شرایط محیطی سخت مقاوم باشد.
✔️ در برخی مدلها از پوششهای مقاوم در برابر رطوبت و گردوغبار (IP54 یا بالاتر) استفاده میشود که در محیطهای صنعتی ضروری است.
✔️ طراحی بدنه معمولاً بهگونهای است که به انتقال بهتر حرارت به محیط و جلوگیری از داغ شدن بیشازحد مقاومت کمک کند.
سیستم خنککننده (Cooling System)
✔️ مقاومت ترمز بهطور طبیعی در هنگام کار داغ میشود، بنابراین برخی مدلها دارای هیتسینک (Heat Sink) آلومینیومی برای دفع حرارت هستند.
✔️ در مقاومتهای با توان بالا (چند کیلووات)، ممکن است از فن خنککننده یا سیستمهای تهویه اضافی برای کاهش دمای قطعه استفاده شود.
اتصالات الکتریکی (Electrical Terminals)
✔️ در بیشتر مدلها، اتصالات الکتریکی بهصورت سیمهای مقاوم در برابر حرارت یا ترمینالهای پیچدار طراحی شدهاند تا امکان نصب و تعویض آسان را فراهم کنند.
✔️ ترمینالهای ورودی و خروجی مقاومت باید بهدرستی به ترمینالهای P و PB (یا BR) اینورتر متصل شوند تا سیستم بهدرستی کار کند.
انواع طراحی ساختاری مقاومت ترمز اینورتر
مقاومت ترمز سیمپیچی شده (Wire Wound Brake Resistor)
🔹 از یک سیم نیکل-کروم (NiCr) که دور یک پایه سرامیکی پیچیده شده تشکیل شده است.
🔹 مناسب برای توانهای پایین و متوسط (چند صد وات تا چند کیلووات).
🔹 دارای عملکرد پایدار، اما در توانهای بالا ممکن است دمای آن بیشازحد افزایش یابد.

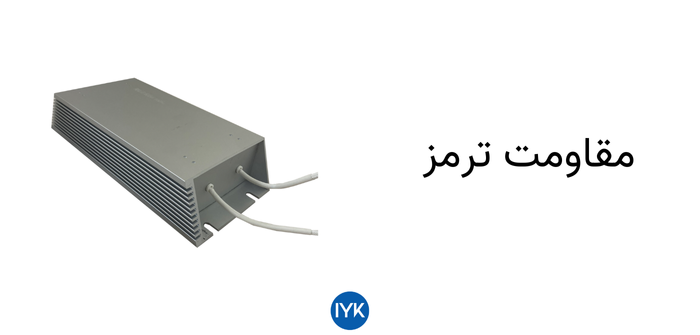

مقاومت ترمز فلزی (Aluminum Housed Brake Resistor)
🔹 دارای بدنه آلومینیومی مقاوم در برابر حرارت است.
🔹 مناسب برای کاربردهای صنعتی و شرایط سخت محیطی.
🔹 نسبت به مدل سیمپیچی شده تحمل دمای بیشتری دارد.
مقاومت ترمز شبکهای (Grid Resistor or Wire Grid)
🔹 از شبکههای فلزی با مقاومت بالا ساخته شده و برای توانهای بالا (چندین کیلووات تا مگاوات) مناسب است.
🔹 در سیستمهای صنعتی بزرگ، مانند جرثقیلهای برقی، آسانسورها و توربینهای بادی استفاده میشود.
🔹 نیاز به تهویه قویتر دارد، زیرا مقدار زیادی گرما تولید میکند.
نحوه خرید مقاومت ترمز

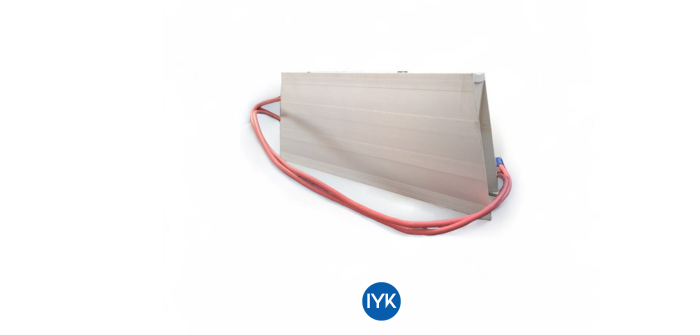

مجموعه ایرانیان یاس کاوه با تخصص و تجربه در تولید تجهیزات الکتریکی و اتوماسیون، مقاومتی با عملکرد بالا و طول عمر زیاد را برای انواع سیستمهای ترمز ارائه میدهد. برای مشاوره و خرید مقاومت ترمز مناسب، با ما در تماس باشید.
