در عصر جدید، کنترل دقیق سرعت و گشتاور الکتروموتورها یکی از ارکان اصلی اتوماسیون، کاهش مصرف انرژی و افزایش طول عمر تجهیزات مکانیکی است. شرکت میتسوبیشی الکتریک (Mitsubishi Electric) به عنوان یکی از پیشگامان صنعت برق و اتوماسیون صنعتی در جهان، طیف وسیعی از درایوهای فرکانس متغیر (VFD) یا اینورترها را تحت عنوان برند FREQROL طراحی و تولید میکند. اینورترهای میتسوبیشی به دلیل طول عمر بالا، الگوریتمهای پیشرفته کنترل وکتور، ایمنی بالا و سازگاری با محیطهای سخت صنعتی شهرت جهانی دارند در این مقاله به بررسی تفکیکی سریهای مختلف اینورترهای میتسوبیشی، ویژگیهای فنی، کاربردها و نحوه انتخاب آنها میپردازیم.
دستهبندی کلی اینورترهای میتسوبیشی
اینورترهای میتسوبیشی بر اساس توان، گشتاور، نوع بار سبک، سنگین، چهار دسته اصلی تقسیم میشوند:
- سریهای استاندارد و کاربرد عمومی (General Purpose / Compact)
- سریهای پیشرفته و کاربری سنگین (High Performance / Heavy Duty)
- سریهای مخصوص پمپ و فن و مدیریت انرژی (Fan & Pump / HVAC)
- سریهای اقتصادی micro-drive
سری FR-A800 / FR-A700 (پرچمدار کاربریهای سنگین و پیشرفته)
الف) سری FR-A800 / FR-A700 (پرچمدار کاربریهای سنگین و پیشرفته)
سری FR-A درایوهای میتسوبیشی برای کاربردهای پیچیده و سنگین که نیازمند دقت بالا میباشند استفاده میشود. از ویژگیهای این سری میتوان به موارد زیر اشاره کرد:
- کنترل برداری بدون سنسور (Real Sensorless Vector Control): ارائه گشتاور بالا در سرعتهای بسیار پایین (حتی در سرعت zero).
- پاسخ فرکانسی بالا: عملکرد فوقالعاده سریع در تغییرات بار.
- PLC داخلی: مجهز به قابلیت برنامهریزی داخلی برای حذف PLC در پروژهها.
- پشتیبانی از شبکه: قابلیت اتصال به شبکههای صنعتی CC-Link, Profibus-DP, Modbus RTU, EtherCAT و Ethernet/IP.
- ایمنی بالا: دارای استاندارد ایمنی STO (Safe Torque Off).
- کاربردهای اصلی: جرثقیلها و تاورکرینها (Cranes & Hoists)، دستگاههای CNC و تراشکاری دقیق، میکسرها و اکسترودرهای سنگین، ماشینآلات چاپ و بستهبندی مداوم.

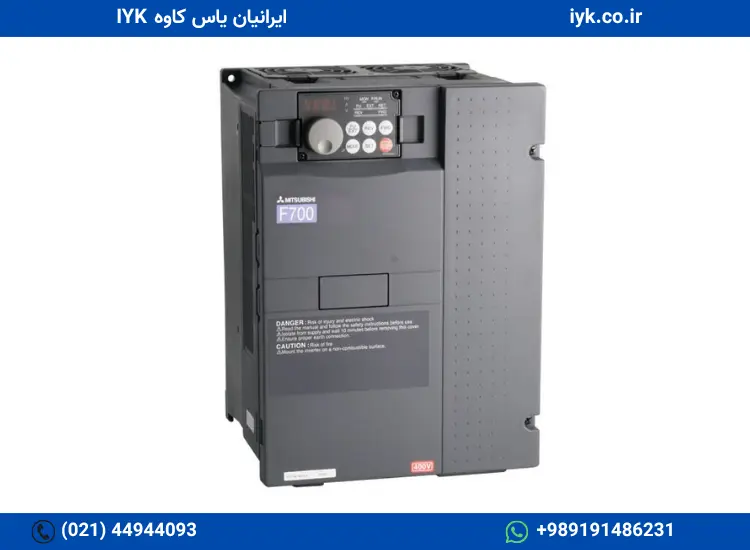

ب) FR-F800 / FR-F700 (مخصوص فن، پمپ و سیستمهای HVAC)
سری FR-F به طور اختصاصی برای صرفهجویی در مصرف انرژی و کنترل بارهای گشتاور متغیر (Variable Torque) مانند فنها و پمپها طراحی شده است.
- الگوریتم OEC (Optimum Excitation Control): بهینهسازی جریان مغناطیسکنندگی موتور برای دستیابی به حداکثر صرفهجویی انرژی.
- کنترل چند پمپ (Multi-Pump Control): قابلیت مدیریت و کنترل چندین پمپ به صورت همزمان جهت تنظیم فشار شبکه.
- تشخیص خرابی سیستم: شناسایی گرفتگی لولهها، خشک کار کردن پمپ یا پاره شدن تسمه فن.
- زمانبندی دقیق (RTC): امکان زمانبندی کارکرد درایو در ساعات مختلف شبانهروز.
- کاربردهای اصلی: سیستمهای تهویه مطبوع (HVAC) ایستگاههای پمپاژ آب و فاضلاب، برجهای خنککننده (Cooling Towers)، فنهای دمنده و مکنده صنعتی.

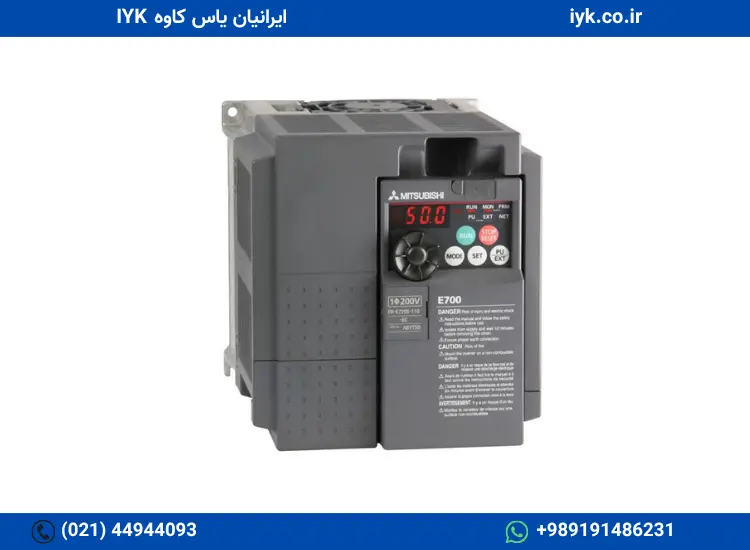

ج) FR-E800 / FR-E700 (کامپکت، انعطافپذیر و همهفنحریف)
سری FR-E یکی از محبوبترین و پرکاربردترین اینورترهای میتسوبیشی در خطوط تولید متوسط و کوچک است که ابعاد کوچک را با قابلیتهای فنی بالا ترکیب کرده است.
ابعاد فشرده (Compact Size): اشغال حداقل فضای ممکن در تابلو برق
اتصالات شبکه دوگانه (Dual Port Ethernet): FR-E800 امکان ارتباط آسان در شبکه فراهم است.
کاربردهای اصلی: نوار نقالهها، درب های اتوماتیک صنعتی و ماشین الات بستهبندی و دربهای آسانسور و…

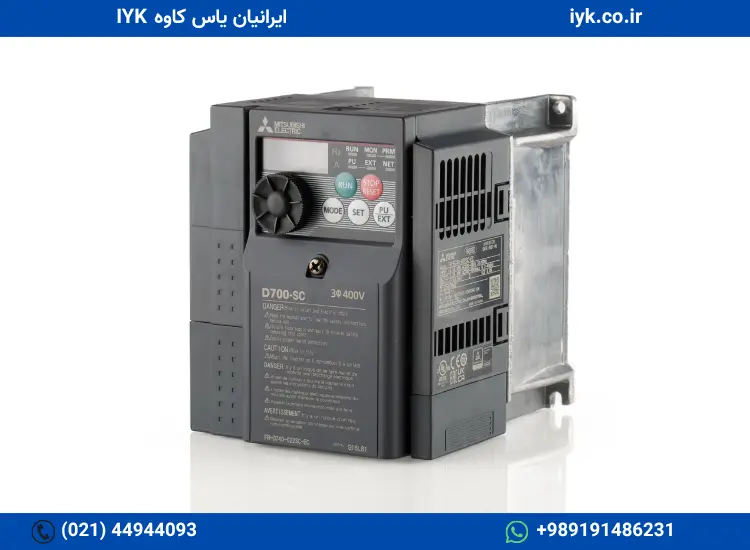

د) FR-D700 (اقتصادی و کاربرد عمومی ساده)
سری FR-D درایو اقتصادی میتسوبیشی برای برنامههای سادهتر است که به امکانات پیچیده نیاز ندارند اما کیفیت و قابلیت اطمینان بالای میتسوبیشی را طلب میکنند.
- کاربری و تنظیمات بسیار ساده: ولوم تنظیم فرکانس روی کیپد داخلی.
- ترمز دینامیکی داخلی: در اکثر مدلها مجتمع شده است.
- حفاظتهای کامل: شامل اضافه جریان، ولتاژ، دمای بالا و اتصال کوتاه.
- کاربردهای اصلی: فنهای کوچک و تهویههای محلی، همزنها و میکسرهای کوچک، نوار نقالههای ساده.
مقایسه خلاصه سریهای اصلی میتسوبیشی
فناوری کنترل پیشرفته موتور (V/F control, Vector Control): میتسوبیشی با بهره گیری از پردازنده های اختصاصی، کنترل دقیق شار های مغناطیس موتور را ممکن میسازد. این امر باعث میشود موتور ها در سرعت پایین دچار افت گشتاور یا داغ شدن بیش از حد نشوند.
طول عمر بالای قطعات (Long Life Design): خازنها و فنهای خنککننده بهکاررفته در اینورترهای میتسوبیشی برای طول عمر ۱۰ ساله در شرایط کاری صنعتی استاندارد طراحی شدهاند. علاوه بر این، درایو دارای سیستم مانیتورینگ خودکار عمر قطعات است که زمان تعویض فن یا خازن را قبل از بروز حادثه اعلام میکند.
پشتیبانی از مفهوم نسل چهارم صنعت (Industry 4.0) در سریهای جدید مانند FR-A800 و FR-E800: قابلیت ارسال دادههای تشخیص وضعیت درایو و موتور به بسترهای ابری فراهم شده است که نگهداری پیشگیرانه را آسان میکند.
راهنمای انتخاب اینورتر مناسب میتسوبیشی
برای انتخاب صحیح اینورتر میتسوبیشی، باید مراحل زیر مد نظر قرار گیرد:
تعیین نوع بار (Torque Characteristic): اگر بار از نوع پمپ یا فن است، بیتردید سری FR-F بهترین گزینه از نظر اقتصادی و مصرف انرژی است. اگر بار دارای اینرسی بالا، شوکهای ناگهانی یا نیاز به گشتاور بالا در لحظه استارت است (مثل جرثقیل) سری FR-A الزامی است.
توان و ولتاژ موتور: اینورترها در سطوح ولتاژی تکفاز ۲۲۰ ولت و سهفاز ۳۸۰ تا ۴۸۰ ولت تولید میشوند. توان اینورتر باید متناسب با جریان نامی موتور انتخاب شود، نه صرفاً توان بر حسب کیلووات.
شرایط محیطی: در محیطهای با گرد و غبار یا رطوبت بالا، استفاده از مدلهایی با پوشش خاص روی کارتها یا تابلو های استاندارد با درجاتی مانند IP55 توصیه میشود.
نتیجهگیری
اینورترهای میتسوبیشی الکتریک با تنوع بالایی از سریهای مختلف توانستهاند تمام نیازهای بخش اتوماسیون صنعتی را از سادهترین نوار نقالهها تا پیچیدهترین سیستمهای کنترل حرکت و جرثقیلهای سنگین پوشش دهند. انتخاب درست سری اینورتر نه تنها هزینههای اولیه سرمایهگذاری را بهینهسازی میکند، بلکه باعث کاهش چشمگیر مصرف برق، کاهش توقفهای ناخواسته خطوط تولید و افزایش طول عمر تجهیزات مکانیکی میشود.
