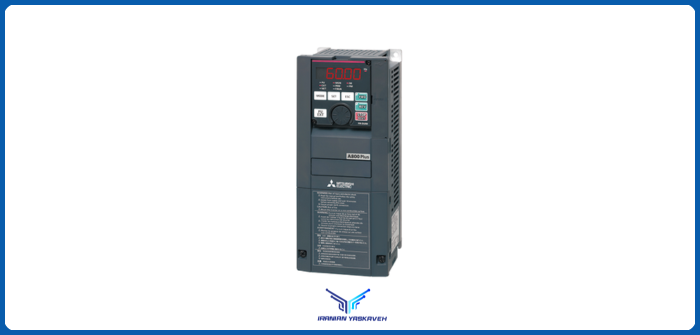

اینورترهای سری FR-A800 میتسوبیشی یکی از پرکاربردترین و پیشرفتهترین درایوهای صنعتی هستند که در صنایع مختلف مورد استفاده قرار میگیرند. با وجود کیفیت بالای این محصولات، بروز برخی خطاها در طول کارکرد آنها طبیعی است. شناخت دقیق این خطاها و ارائه راهکارهای مناسب، باعث کاهش توقفهای ناخواسته و افزایش عمر مفید اینورتر خواهد شد. در این مقاله ابتدا به ویژگی های کلیدی و کاربردهای آن و در ادامه به بررسی و حل برخی از مهمترین خطاهای اینورتر FR-A800 میتسوبیشی می پردازیم.
ویژگیهای کلیدی اینورتر FR-A800 میتسوبیشی
کنترل دقیق و پیشرفته: اینورتر FR-A800 با استفاده از فناوری کنترل برداری بدون سنسور (Sensorless Vector Control) امکان کنترل دقیق سرعت و گشتاور موتور را فراهم میکند. این قابلیت برای کاربردهایی که نیاز به دقت بالا دارند، ایدهآل است.
صرفهجویی در مصرف انرژی: با بهرهگیری از الگوریتمهای هوشمند، اینورتر FR-A800 میتواند مصرف انرژی را بهینهسازی کرده و هزینههای برق را کاهش دهد. این ویژگی به خصوص در صنایعی که مصرف برق بالایی دارند، اهمیت دارد.
سازگاری با انواع موتورهای صنعتی: اینورتر FR-A800 از موتورهای آسنکرون و موتورهای سنکرون پشتیبانی میکند و برای طیف وسیعی از تجهیزات صنعتی قابل استفاده است.
قابلیت مانیتورینگ و کنترل از راه دور: اینورترهای سری FR-A800 قابلیت اتصال به سیستمهای اتوماسیون صنعتی و شبکههای صنعتی را دارند و امکان مانیتورینگ آنلاین و تغییر تنظیمات از راه دور را فراهم میکنند.
قابلیت تشخیص و رفع خطا: این اینورتر با بهرهگیری از سیستم تشخیص خطا میتواند مشکلات عملکردی را به سرعت شناسایی کرده و با ارائه پیامهای خطا، روند عیبیابی و رفع مشکلات را تسهیل کند.
نصب و راهاندازی آسان: رابط کاربری ساده و نمایشگر پیشرفته اینورتر FR-A800، فرآیند نصب و پیکربندی را بسیار آسان کرده و زمان راهاندازی را کاهش میدهد.
کاربردهای اینورتر FR-A800 میتسوبیشی
صنایع نفت و گاز: در صنعت نفت و گاز، کنترل دقیق پمپها و کمپرسورها بسیار مهم است. اینورتر FR-A800 با قابلیتهای پیشرفته خود گزینهای عالی برای کنترل این تجهیزات محسوب میشود.
صنایع غذایی و دارویی: در خطوط تولید مواد غذایی و دارویی، نیاز به کنترل سرعت و دقت بالا در دستگاههای بستهبندی، میکسرها و نوار نقالهها وجود دارد. اینورتر FR-A800 با عملکرد بهینه و قابلیت کنترل دقیق، انتخابی ایدهآل است.
صنعت سیمان و فولاد: در صنایعی مثل سیمان و فولاد، اینورترها باید تحت شرایط سخت محیطی و بارهای سنگین کار کنند. FR-A800 با طراحی مقاوم و عملکرد پایدار، به خوبی در این صنایع جواب میدهد.
ماشینآلات چاپ و بستهبندی: در دستگاههای چاپ و بستهبندی، هماهنگی سرعت و دقت حرکت اهمیت بالایی دارد. اینورتر FR-A800 با قابلیت کنترل برداری و تنظیم دقیق سرعت، کیفیت نهایی محصولات را تضمین میکند.
صنایع آب و فاضلاب: در سیستمهای پمپاژ آب و فاضلاب، اینورتر FR-A800 با کنترل بهینه پمپها، هم مصرف انرژی را کاهش داده و هم عمر مفید تجهیزات را افزایش میدهد.
مهمترین خطاهای اینورتر FR-A800 میتسوبیشی

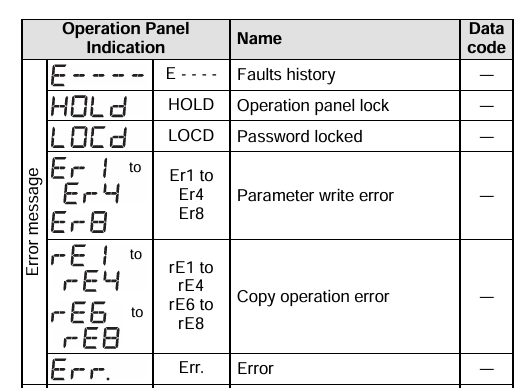

1. E —– (Faults History) (تاریخچه خطاها)
علت: مشاهده و مرور خطاهای ثبتشده در گذشته
راه حل: برای بررسی علت و جلوگیری از تکرار، تاریخچه خطاها را تحلیل کنید.
2. HOLD (Operation Panel Lock) (قفل شدن پنل)
علت: معمولا به دلیل فعال شدن عملکرد قفل پنل
راه حل: برای رفع، قفل را با وارد کردن رمز یا تغییر تنظیمات غیرفعال کنید.
3. LOCD (Password Locked) (قفل شدن به دلیل رمز عبور)
علت: اگر رمز عبور اشتباه وارد شود یا محدودیت دسترسی تنظیم شده باشد.
راه حل: رمز صحیح را وارد کنید یا در صورت فراموشی، به تنظیمات کارخانه برگردید.
4. Er1 تا Er4، Er8 (Parameter Write Error) (خطا در نوشتن پارامترها)
علت: ممکن است مشکل از خرابی سختافزار، یا عدم ذخیرهسازی صحیح پارامتر باشد.
راه حل: پارامترها را بررسی و در صورت نیاز دستگاه را ریست کنید.
5. rE1 تا rE4، rE6 تا rE8 (Copy Operation Error) (خطا در عملیات کپی پارامترها)
علت: مشکل در انتقال یا کپی پارامترها از یک درایو به درایو دیگر.
راه حل: بررسی سازگاری نسخهها و سلامت حافظه جانبی.
6. Err. (General Error) (خطای عمومی)
علت: ممکن است ناشی از خرابی داخلی، مشکل در ولتاژ ورودی یا اتصال نادرست باشد.
راه حل: تاریخچه خطاها را چک کرده و سیمکشی و پارامترها را بازبینی کنید.

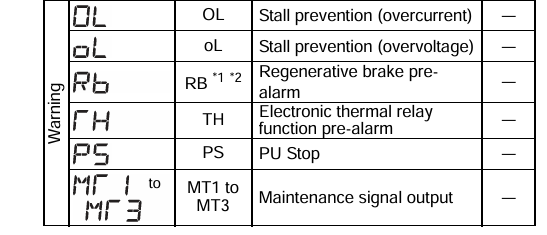

1. OL (Overcurrent Stall Prevention) (محافظت استال در برابر جریان بیش از حد)
علت: بارگذاری بیش از حد موتور یا مشکل در گشتاور.
راه حل: بار موتور را کاهش دهید یا پارامترهای استال را تنظیم کنید.
2. oL (Overvoltage Stall Prevention) (محافظت استال در برابر ولتاژ بیش از حد)
علت: بازخورد انرژی زیاد هنگام کاهش سرعت.
راه حل: مقاومت ترمز (Brake Resistor) را بررسی کنید.
3. RB (Regenerative Brake Pre-Alarm) (پیش هشدار ترمز احیاکننده)
علت: ولتاژ DC Link افزایش یافته، معمولا در توقف سریع.
راه حل: پارامترهای کاهش سرعت و زمان توقف را بازبینی کنید.
4. TH (Electronic Thermal Relay Pre-Alarm) (پیش هشدار رله حرارتی الکترونیکی)
علت: افزایش دمای موتور یا اینورتر.
راه حل: تهویه را بررسی و بارگذاری را کنترل کنید.
5. PS (PU Stop) (توقف از طریق پنل (PU))
علت: دستگاه به صورت دستی از طریق پنل متوقف شده.
راه حل: علت توقف را بررسی کنید و عملکرد عادی را بازگردانید.
6. MT1 تا MT3 (Maintenance Signal Output) (سیگنال نگهداری دورهای)
علت: هشدار برای زمانبندی تعمیر و نگهداری.
راه حل: قطعات مصرفی مانند فنها و خازنها را بررسی و تعویض کنید.

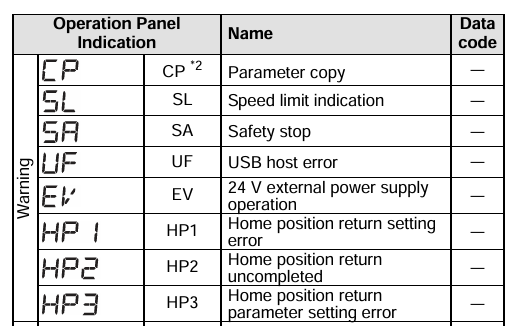

1. CP (Parameter Copy) (کپی پارامترها)
علت: عملیات کپی پارامترها از دستگاه به حافظه USB یا بالعکس.
راه حل: بررسی موفقیت کپی پس از عملیات.
2. SL (Speed Limit Indication) (نشانگر محدودیت سرعت)
علت: محدود شدن سرعت خروجی به دلیل تنظیم پارامتر.
راه حل: پارامترهای محدودیت سرعت را بررسی و در صورت نیاز تغییر دهید.
3. SA (Safety Stop) (توقف ایمنی)
علت: فعال شدن عملکرد ایمنی.
راه حل: ورودیهای ایمنی را بررسی و علت توقف را رفع کنید.
4. UF (USB Host Error) (خطا در USB Host)
علت: ممکن است حافظه USB ناسازگار یا معیوب باشد.
راه حل: USB دیگری تست کنید و سازگاری را بررسی کنید.
5. EV (24V External Power Supply Operation) (عملیات با منبع تغذیه ۲۴ ولت خارجی)
علت: این پیام صرفا جهت اطلاع است و مشکلی نیست.
راه حل: بررسی کنید آیا تغذیه خارجی به درستی وصل شده.
6. HP1 تا HP3 (Home Position Return Errors) (خطاهای بازگشت به موقعیت اولیه)
علت: مربوط به عملکرد سروو یا موتور با موقعیتیابی.
راه حل: حسگرهای موقعیت و تنظیمات مرجع را چک کنید.
1. FN (Fan Alarm) و FN2 (Internal Fan Alarm) (هشدار فن داخلی)
علت: فن خنککننده دستگاه دچار مشکل شده.
راه حل: فن را بازبینی و در صورت نیاز تعویض کنید.

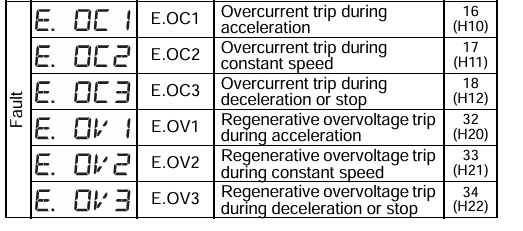

1. E.OC1 (Overcurrent Trip during Acceleration) (جریان بیش از حد هنگام شتابگیری)
علت: بار بیش از حد، اتصال کوتاه یا خرابی موتور.
راه حل: کابلها و موتور را بررسی کنید.
2. E.OC2 (Overcurrent Trip during Deceleration) (جریان بیش از حد هنگام کاهش سرعت)
علت: زمان کاهش سرعت خیلی کوتاه است.
راه حل: زمان deceleration را افزایش دهید.
3. E.OC3 (Overcurrent Trip during Constant Speed) (جریان بیش از حد در سرعت ثابت)
علت: تغییر ناگهانی بار یا مشکلات مکانیکی.
راه حل: بار و تنظیمات گشتاور را بررسی کنید.
4. E.OV1 (Regenerative Overvoltage Trip during Acceleration) (ولتاژ باززاینده بیش از حد در هنگام شتابگیری)
علت: مقاومت ترمز یا تنظیمات اشتباه.
راه حل: مقاومت ترمز را بررسی و پارامترهای شتاب را اصلاح کنید.
5. E.OV2 (Regenerative Overvoltage Trip during Constant Speed) (ولتاژ باززاینده بیش از حد در سرعت ثابت)
علت: بار موتور یا شرایط کاری.
راه حل: پارامترهای کنترلی و مکانیکی را چک کنید.
6. E.OV3 (Regenerative Overvoltage Trip during Deceleration or Stop) (ولتاژ باززاینده بیش از حد هنگام کاهش سرعت یا توقف)
علت: زمان کاهش سرعت خیلی کوتاه است.
راه حل: زمان توقف را افزایش دهید یا مقاومت ترمز اضافه کنید.

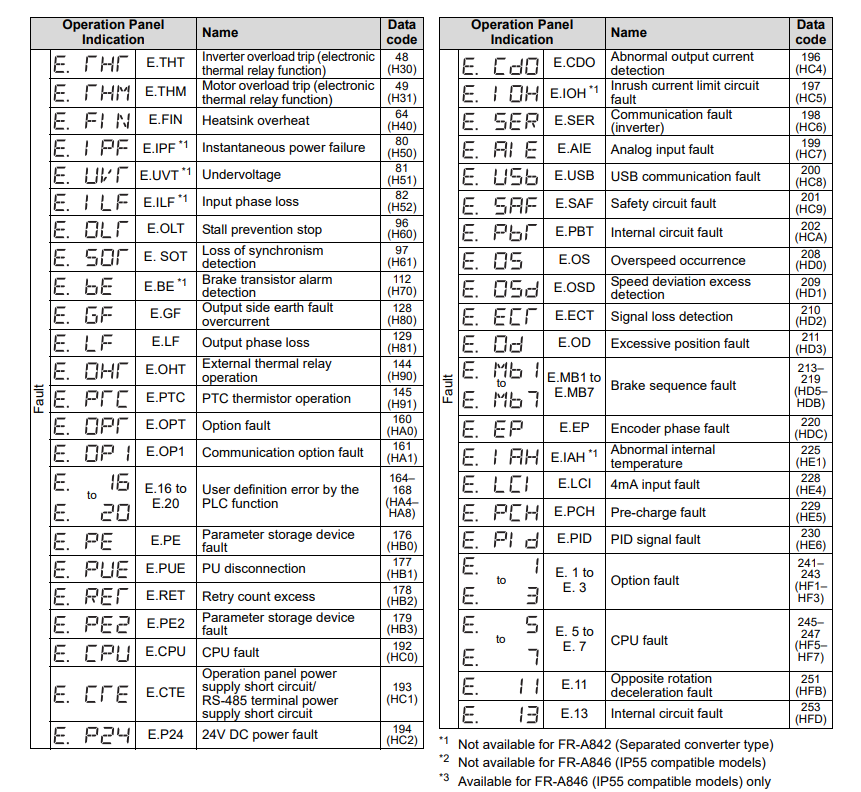

1. E.THM – اضافه بار موتور (رله حرارتی الکترونیکی)
علت: این خطا وقتی ایجاد میشود که موتور تحت بار زیاد یا طولانی کار کند.
راه حل: بررسی کنید که آیا موتور متناسب با کاربرد انتخاب شده و تهویه موتور مناسب است.
2. E.FIN – دمای بیش از حد هیتسینک
علت: یعنی حرارت قطعات قدرت مثل IGBT بالا رفته است.
راه حل: فنهای خنککننده، محیط نصب و تهویه تابلو را چک کنید.
3. E.IPF – قطع برق لحظهای
علت: نشانه قطع شدن لحظهای برق ورودی است.
راه حل: منبع برق اصلی و پایداری ولتاژ ورودی را بررسی کنید.
4. E.UVT – افت ولتاژ ورودی
علت: بهدلیل افت ولتاژ شبکه یا مشکلات ورودی اتفاق میافتد.
راه حل: ولتاژ ورودی را اندازهگیری و تثبیت کنید.
5. E.ILF – قطع یکی از فازهای ورودی
علت: یکی از فازهای برق ورودی قطع است.
راه حل: سیمکشیها، فیوزهای سهفاز و کنتاکتورهای ورودی را چک کنید.
6. E.OLT – استال جلوگیری از توقف
علت: بار بیش از حد روی موتور یا زمان توقف خیلی کوتاه باعث ایجاد این خطا میشود.
راه حل: زمانهای شتابگیری و کاهش سرعت را اصلاح کنید.
7. E.SOT – از دست رفتن همزمانی
علت: اگر موتور سنکرون یا کنترل موقعیت دارید، این خطا نشاندهنده عدم تطابق موقعیت یا سرعت است
راه حل: تنظیمات V/F یا پارامترهای موتور را چک کنید.
8. E.BE – تشخیص خطای ترانزیستور ترمز
علت: ترانزیستور ترمز بهدرستی کار نمیکند.
راه حل: مقاومت ترمز و مدار ترمز احیاکننده را بررسی کنید.
9. E.GF – جریان اتصال به زمین
علت: نشانه وجود اتصال زمین یا نشتی در سیمکشی خروجی یا موتور است.
راه حل: کابلها را چک کنید.
10. E.LF – قطع فاز خروجی
علت: این خطا به معنی قطع یکی از فازهای خروجی به موتور است.
راه حل: کابلهای موتور و ترمینالهای خروجی را بررسی کنید.
11. E.OHT – فعال شدن حفاظت حرارتی خارجی
علت: سنسور حرارتی موتور یا تجهیزات جانبی فعال شده است.
راه حل: وضعیت بار و دمای موتور را بررسی کنید.
12. E.PTC – عملکرد سنسور PTC
علت: سنسور PTC روی موتور یا تجهیزات حرارتی فعال شده است.
راه حل: دمای موتور را بررسی کنید.
13. E.OPT – خطای کارت آپشن
علت: کارت آپشن نصب شده دچار مشکل شده است.
راه حل: نصب و سلامت کارت آپشن را بررسی کنید.
14. E.OP1 – خطای ارتباطی کارت آپشن
علت: ارتباط با کارت آپشن دچار مشکل شده است.
راه حل: کابلهای ارتباطی و تنظیمات پروتکل را بررسی کنید.
15. E.16 تا E.20 – خطاهای تعریف شده توسط PLC داخلی
علت: این خطاها به برنامههای خاصی که در PLC داخلی نوشتهاید مرتبط هستند.
برنامهها را بازبینی و خطایابی کنید.
16. E.PE – خرابی حافظه پارامترها
علت: حافظه داخلی ذخیره پارامترها آسیب دیده است.
راه حل: اگر با ریست درست نشد، برد کنترل نیاز به تعویض دارد.
17. E.PUE – قطع ارتباط پنل با اینورتر
علت: کابل ارتباطی بین پنل و اینورتر را بررسی کنید.
راه حل: ممکن است کابل خراب شده یا پنل مشکل داشته باشد.
18. E.REF – تعداد بیش از حد راهاندازی مجدد
علت: اینورتر تعداد زیادی خاموش و روشن شده است.
راه حل: بررسی کنید علت خاموشیهای مکرر چیست (اضافه بار، نوسان برق و …).
19. E.PE2 – خرابی حافظه دوم پارامترها
علت: اگر پارامترها از حافظه دوم لود میشوند و مشکل دارد، این خطا ظاهر میشود.
راه حل: حافظه دوم را چک کنید.
20. E.CPU – خطای پردازنده مرکزی
علت: CPU داخلی اینورتر به مشکل خورده است.
راه حل: با خاموش و روشن کردن ممکن است حل شود، در غیر اینصورت نیاز به تعویض برد است.
21. E.CTE – اتصال کوتاه در منبع 24 ولت یا RS485
علت: مدار 24 ولت داخلی یا ارتباط سریال RS485 اتصال کوتاه شده است.
راه حل: سیمکشی و تجهیزات جانبی را چک کنید.
22. E.P24 – قطع ولتاژ 24 ولت
علت: برق 24 ولت داخلی قطع شده است.
راه حل: منبع تغذیه کمکی یا مدار برق داخلی را بررسی کنید.
23. E.CDO – تشخیص جریان غیرعادی خروجی
علت: یعنی اتصال کوتاه یا مشکل شدید در بار وجود دارد.
راه حل: موتور و کابلهای خروجی را بررسی کنید.
24. E.IOH – جریان هجومی بیش از حد
علت: در لحظه استارت جریان زیادی کشیده شده است.
راه حل: بار موتور، تنظیمات راهاندازی و زمان شتابگیری را چک کنید.
25. E.SER – خطای ارتباطی اینورتر
علت: مشکل در ارتباط بین اینورتر و دستگاههای دیگر.
کابلها، ترمینالها و تنظیمات را چک کنید.
26. E.AIE – خطای ورودی آنالوگ
علت: ورودی آنالوگ مقدار غیرعادی دریافت کرده است.
راه حل: سنسورها و سیمکشی آنالوگ را بررسی کنید.
27. E.USB – خطای ارتباطی USB
علت: ارتباط USB با مشکل مواجه شده است.
راه حل: کابل USB یا دستگاه متصل را بررسی کنید.
28. E.SAF – خطای مدار ایمنی
علت: مدار ایمنی ورودی مشکل پیدا کرده است.
راه حل: سنسورهای ایمنی یا ماژول ایمنی را چک کنید.
29. E.POT – خطای داخلی مدار
علت: نشاندهنده مشکل داخلی است.
راه حل: در صورت تکرار نیاز به بررسی تخصصی دارد.
30. E.EOS – خطای سرعت بیش از حد
علت: موتور سریعتر از حد مجاز میچرخد.
راه حل: تنظیمات محدودیت سرعت را بررسی کنید.
31. E.OSD – انحراف بیش از حد سرعت
تفاوت بین فرمان و بازخورد سرعت غیرعادی است.
راه حل: بازخورد فیدبک یا انکودر را بررسی کنید.
32. E.ECT – قطع سیگنال فیدبک
علت: سیگنال بازخورد سرعت یا موقعیت قطع شده است.
راه حل: سنسورها و کابلها را چک کنید.
33. E.OD – انحراف موقعیت بیش از حد
علت: در کنترل موقعیت، تفاوت زیاد بین موقعیت واقعی و فرمان ایجاد شده است.
راه حل: پارامترها و فیدبک موقعیت را چک کنید.
34. E.Mb1 تا E.Mb7 – خطای ترمز
علت: مشکلات مرتبط با مدار ترمز احیاکننده.
راه حل: مقاومت ترمز و کابلها را چک کنید.
35. E.EP – خطای فاز انکودر
علت: فیدبک انکودر مشکل دارد.
راه حل: کابل و تنظیمات انکودر را چک کنید.
36. E.IAH – دمای داخلی غیرعادی
علت: دمای داخلی اینورتر بالاست.
راه حل: تهویه را بهتر کنید و فنهای داخلی را بررسی کنید.
37. E.LCI – خطای ورودی 4-20mA
علت: سیگنال ورودی آنالوگ جریان مشکل دارد.
راه حل: سنسور و کابلها را چک کنید.
38. E.PCH – خطای پریشارژ
علت: مدار Pre-charge مشکل دارد.
راه حل: مقاومت پریشارژ و کنتاکتورهای اصلی را چک کنید.
39. E.PID – خطای سیگنال PID
علت: در حلقه کنترلی PID خطا وجود دارد.
راه حل: سنسورها و پارامترهای PID را بازبینی کنید.
